小型分布式智能并網伴生氣發電

來源: | 作者:logo | 發布時間: 679天前 | 768 次瀏覽 | 分享到:

小型分布式智能并網伴生氣發電

我公司自2021年8月13日項目投產開始，截至2024年3月15日，在子長采油廠陸續投資13個井場21臺伴生氣發電機組，利用油井伴生氣進行回收發電。目前機組運轉正常，累計發電量750萬度電，共減排伴生氣約250萬立方。項目運行兩年半時間，無一例安全事故，得到了子長采油廠的好評。

小型分布式智能并網伴生氣發電項目原理可分為以下幾步：氣源測定申請、設備選型、現場施工、設備安裝調試、驗收投產。

1、氣源測定、申請；

核實氣源的流量、壓力、組分（是否含有H2S），為后期機組和其他設備選型提供依據。向延長油田潔能公司申請，井位批復后和采油廠對接。

2、井口伴生氣匯集；

每個井口采用三通設計，配備不銹鋼球閥，一路作為發電機組使用，另一路作為采油廠清蠟、測液面使用。油井口之間采用無縫鋼管或燃氣PE管連接，所有井口匯集在一起，統一連接至氣液分離器，從氣液分離器頂部出氣經過燃氣過濾器后進入發電機組。

井場管線必須采用電伴熱和保溫，保證冬季管線不會凍堵。我司采用防爆自控溫伴熱帶，配合防爆接線盒。管線保溫，采用自粘橡塑保溫管。

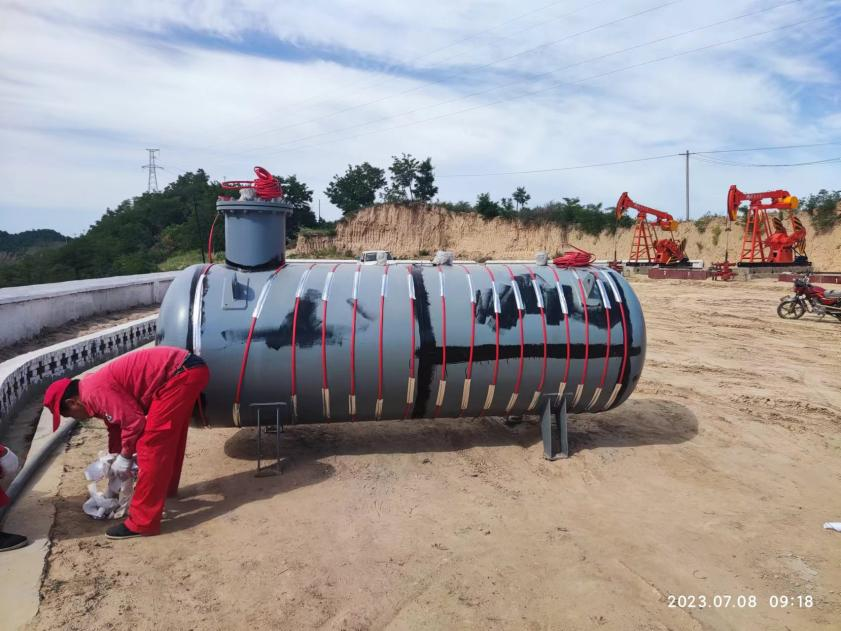

3、氣液分離器和過濾器；

伴生氣中含有較多的水分和雜質，為保證機組正常運行，必須配備合適的氣液分離器和過濾器。

我司每個井場配置4方氣液分離器一臺，分離器內部設置隔板、孔板、絲網捕霧器等內件，以提高分離效果，分離器可以去除伴生氣中大量的水分及雜質。

每臺機組配置兩級燃氣過濾器，采用氣液分離和聚結模式，充分過濾伴生氣中的水分、重烴、石蠟、雜質等。

4、伴生氣發電機組；

伴生氣發電機組作為整個項目最主要的設備，該機組采用了我公司多項專利及國內最新技術，確保機組能夠在伴生氣工況下安全、可靠的運行。

油井伴生氣的特性，甲烷CH4含量低，約60%左右，高碳烴含量高，壓力不穩定，氣體質量不穩定。

對于燃氣發電機組來說，油井伴生氣甲烷值（MN，不是甲烷百分比含量）低，抗爆性差，容易爆震。雖然伴生氣低熱值高，但是機組排溫高，為了機組正常使用，在同等排量的前提下，功率輸出反而小，而且伴生氣的壓力和組分隨時變化，機組不好控制。

我公司針對伴生氣工況特別開發的伴生氣發電機組，采用調整壓縮比和點火時間，增加氣管路壓力和排溫顯示，增加燃氣控制電磁閥（不是燃氣調壓閥）等多項措施，確保機組正常運行。

機組控制系統采用閉環控制，閉環控制多用于大型發電機組（濟柴16V190/20V190，玉柴YC12VC/YC16VC等），調整時間短、精度高，但成本高，我司經過三年研究，會同發動機及ECU廠家，將閉環系統小型化，并降低成本，成功安裝于我公司伴生氣發電機組上，效果非常好，有效的解決了伴生氣氣質變化的問題。閉環控制系統可簡單理解為四步，檢測、調整、反饋、再檢測，形成一個閉環。

5、機組智能化及并網；

隨著國內互聯網+的蓬勃發展，我公司把傳統發電機組控制和互聯網緊密結合起來，采用國內知名品牌"眾智"9系列控制器和HGM366B-4G通信模塊,把機組數據(轉速水溫＼油壓＼燃氣管道壓力＼進氣歧管壓力＼點火提前角＼空燃比＼排氣溫度等)和10KV電網數據（電壓＼頻率）負載數據（三相電流＼有功功率＼無功功率＼功率因數等）上傳到云端，在手機端和電腦端不但能夠?qū)崿F(xiàn)開機停機并網解列等基本操作,而且還具有故障報警歷史數據查詢功能,徹底實現無人值守，使整個項目運行智能化、科技化，減少了項目運行成本。

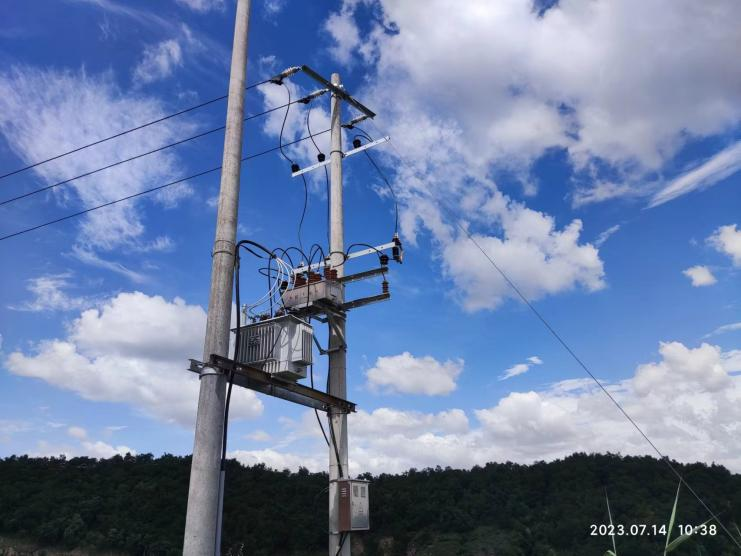

6、計量裝置；

伴生氣發電計量方式有兩種，低壓計量和高壓計量。低壓計量方式是計量電表安裝在機組發電機出口端或變壓器低壓側，高壓計量方式是計量電表安裝在變壓器高壓側。
